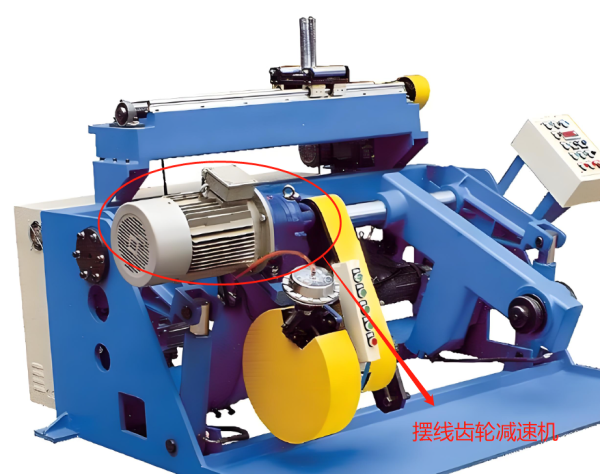

擺線齒輪減速機在牽引收線機上的選型_瓦瑪特傳動。焊絲牽引收線機是專門用于氣體保護焊絲化學鍍銅線的設備，能在一臺設備上完成焊絲的牽引及收線，也可用于其他需要采用工字輪形式包裝或周轉的金屬線材的牽引及收線。上周有個客戶就找到我們，需要我們?yōu)樗倪@臺牽引收線機適配一臺合適的硬齒面減速機。那么需要根據實際的情況去選擇一款合適的減速器 ，此時的情況下應該怎么進行搭配會比較適合他的設備運行呢?今天來看看牽引收線機的減速器選型的一些情況。

牽引收線機包括焊絲牽引部分及收線部分，其中焊絲牽引部分包括牽引減速機、安裝在牽引減速機垂直卷簡軸上的牽引卷筒、驅動牽引減速箱工作的牽引電機，焊絲收線部分包括收線電機、收線電機驅動的主軸、主軸驅動的工字輪以及排線器，收線部分中的牽引卷簡臥式安裝于牽引減速箱的垂直卷筒軸上，并且牽引卷筒與水平面構成一定夾角。導線輪活動安裝在排線器上，并且在導線輪上設置有在導線輪隨排線器左右移動過程中控制導線輪與焊絲走向保持一致的導線輪轉向機構。牽引收線機控制導線輪與焊絲走向保持一致的導線輪轉向機構為:導線輪安裝在導線輪固定座上，導線輪固定座安裝于垂直轉軸機構上，垂直轉軸機構安裝于排線器上，導線輪固定座與擺臂一端為滑動連接，擺臂的另一端通過圓柱銷安裝于牽引齒輪減速機上的鉸鏈座上。在焊絲牽引部分中，牽引減速箱傾斜安裝于機器后方機架上，牽引卷筒臥式安裝于牽引減速箱的垂直卷簡軸上，并且牽引卷筒與水平面構成一定夾角，牽引電機為力矩電機通過皮帶輪帶動牽引減速箱的錐齒輪軸轉動，錐齒輪軸通過與錐齒輪的嚙合與大齒輪軸相連接，大齒輪軸通過鍵連接與卷筒軸相連接，帶動卷筒轉動。甩油盤與錐齒輪相嚙合，對應甩油盤在減速箱內上軸承處設置有導油板。主軸的另一端裝有工字輪撥叉及圓錐形工字輪頂尖，與工字輪頂尖相對應的機器右端安裝有頂緊軸，由工字輪頂尖及頂緊軸組成工字輪支撐機構，工字輪靠其兩端的錐孔被頂緊在主軸與頂緊軸之間，在撥叉的帶動下可隨主軸一起轉動。這是用戶的裝置使用伺服電機減速機的一些情況。
