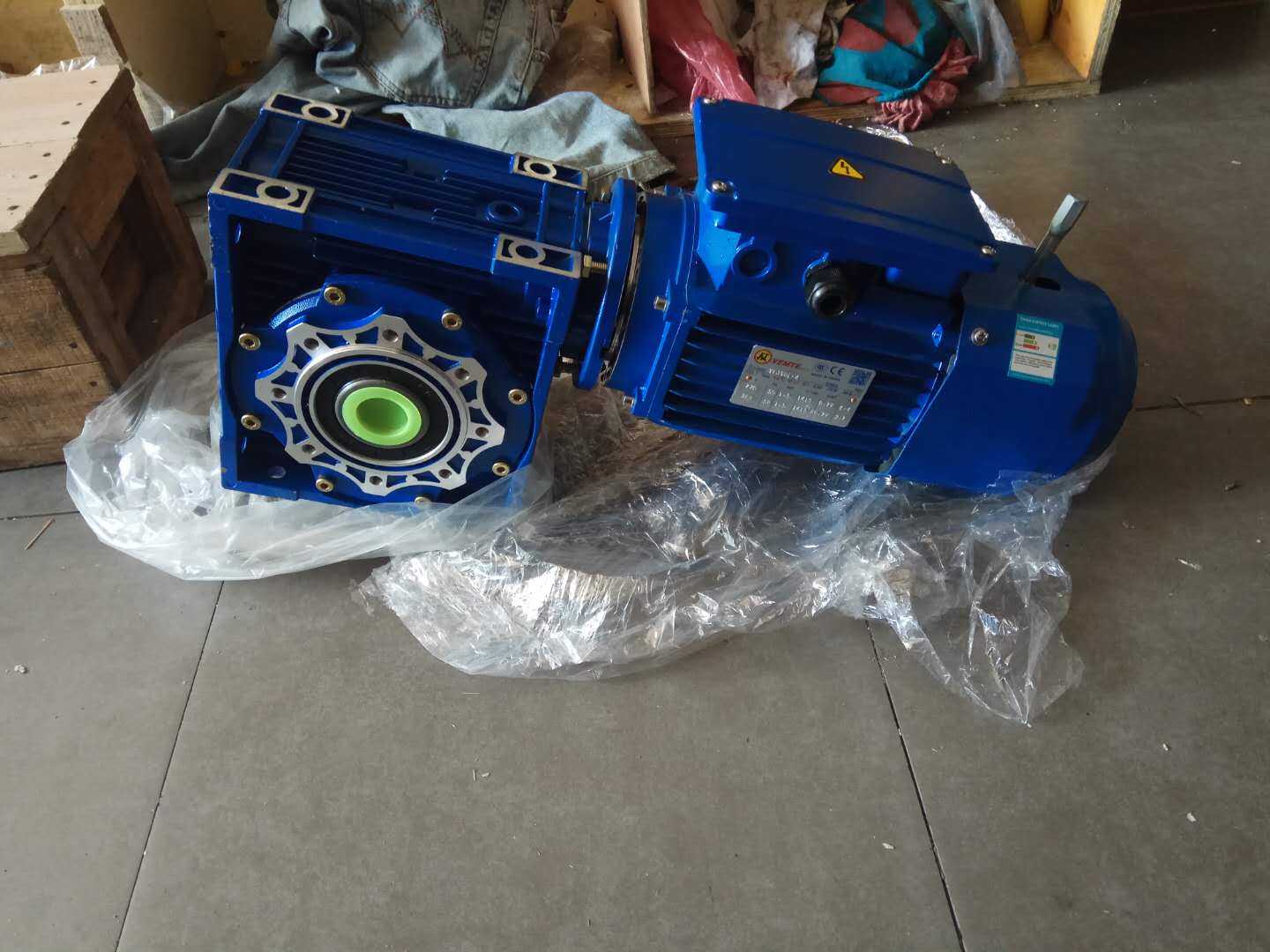

NMRV090-600減速機在升降裝置上的應用。自動化設備不僅可以提高工人的勞動生產效率、節省人力資源、降低生產成本，而且還可提高產品的加工質量。升降機構作為大部分自動化設備所必須具備的機構，是提高自動化水平的重要手段，它可以用于物料的傳送、零件的定位等。其原理是通過蝸輪蝸桿NMRV090減速機帶動兩端有正反螺紋的螺桿轉動，從而帶動兩組斜Ｔ形導滑槽反向運動實現裝置的升降。

該裝置的主要機械結構主要由以下幾個部件構成：兩對Ｔ型槽傳動裝置、Ｔ型螺母、四副圓導軌、一根帶有正反螺紋的螺桿、一臺NMRV090蝸輪蝸桿減速機、一副手輪。此裝置兩端呈對稱分布，Ｔ型槽傳動裝置安裝在頂端，下面聯接著Ｔ型螺母，Ｔ型螺母與螺桿配合傳動，螺桿聯接蝸輪蝸桿減速機中的蝸輪零件。當手輪帶動RV減速機轉動時，同時帶動螺桿螺母?jìng)鲃?dòng)，螺母與Ｔ型槽傳動裝置相互聯接，由此帶動兩端Ｔ型槽的運動，由于螺桿攻有正反螺紋，所以Ｔ型槽傳動裝置會朝著相反方向運動。利用Ｔ型槽傳動裝置的斜面可以實現整個裝置的升降。
Ｔ型槽傳動裝置，是由兩種不同參數且具有一定斜度的鐵塊組成，將一對Ｔ型、螺紋方向相反的螺母和兩端攻有正反螺紋的螺桿組成傳動機構。螺母的兩肩攻兩個螺紋孔，用于將螺母鎖緊在大楔形鐵塊下方，利用蝸輪蝸桿RV減速器帶動螺桿轉動來帶動整個裝置的運動。螺桿長度為900mm，兩端螺紋長度為150mm，規格M18×2.0。軸上加工一軸頭，與RV減速機的蝸桿蝸輪配合，其直徑與蝸輪孔徑相同，為25mm。軸頭長度為92mm，軸頭上加工一鍵槽，鍵槽的尺寸規格為8mm×92 mm.
因?yàn)樵撗b置需要有自鎖功能，所以選擇了蝸輪蝸桿減速機。其還具有以下優勢：結構緊湊、體積輕巧、小型高效；熱交換性能好，散熱快；安裝簡易、靈活輕捷、性能優越、易于維護。此裝置的優點在于可用于空間位置緊湊的工作環境，由于RV減速機還具有傳動速比大、扭矩大、承受過載能力高的特點，所以自動化設備升降裝置的傳動部分選擇了它。此外，蝸輪蝸桿減速機還具有運行平穩，噪聲小，經久耐用；適用性強、安全可靠性大。
自鎖現象：根據力學原理，如果所有作用力的合力位于摩擦角之內，則無論力多大，物塊都將保持平衡狀態，所以必須計算T型槽傳動裝置中斜鐵塊的摩擦角是否會發生自鎖現象。如果升降裝置中RV減速機不會自鎖的話，還需計算大小斜鐵塊之間的摩擦力，以及需要多大的力才能將裝置推動。因?yàn)橛兴膫€(gè)相同的裝置，所以Q總=2176N.最終確定所選取的RV減速馬達的傳動比為1:7.5，傳動效率為82%。所輸入的力大約為353.82N.成年人可使出的力平均為702N,所以符合手動用途。當裝置用于自動時，還需要計算伺服電機額定功率，這樣可以更好地選取伺服電機，以免選取功率過高造成浪費，或是選取功率過低損害伺服電機。但計算出的一般都是理論功率值，所以還需計算實際功率值。http://www.fzyswl.com/Products/woganjiansuji.html
